一般社団法人ハットウィング工法協会では、小規模住宅向け小口径綱管を用いた杭状地盤補強工法に対応しています。

ハットウイングにより施工される地盤の許容支持力Raは、（ i ）、（ ii ）式で計算する。

（ Ⅰ ）長期に生ずる力に対する地盤の許容支持力

（ Ⅱ ）短期に生ずる力に対する地盤の許容支持力

解説

α_sw：補強材先端付近の地盤における補強材先端支持力係数（α_sw＝150）
  Dw：翼部径（㎜）
  Ap ：先端有効断面積（㎡）　

　　    Ap＝πDw²/4

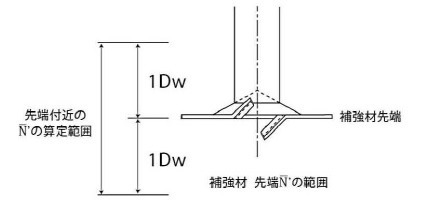

  ：補強材先端付近のN'の平均値。（補強材先端部から下方向へ1Dw、上方向へ1Dwの範囲のスクリュー
　　　ウエイト貫入試験結果から求める換算N値N'平均値）。

　　　ただし、は次表に示す範囲とし、を求める時の個々のN'値は、砂質土で1.5≦N'≦15とし、
        1.5＞N'の時はN'＝0、N'＞15の時N'=15とする。粘性土地盤では1.0≦N'≦12.5とし、1.0＞N'の時は
        N'＝0、N'＞12.5の時はN'＝12.5とする。
        N'=2Wsw+0.067Nsw（砂質土（礫質土地盤を含む）地盤）
        N'=3Wsw+ 0.05Nsw（粘性土地盤）
　　 　ここに、Wsw：スクリューウエイト貫入試験における静的貫入最小荷重（kN）
　　　             Nsw：スクリューウエイト貫入試験における換算半回転数

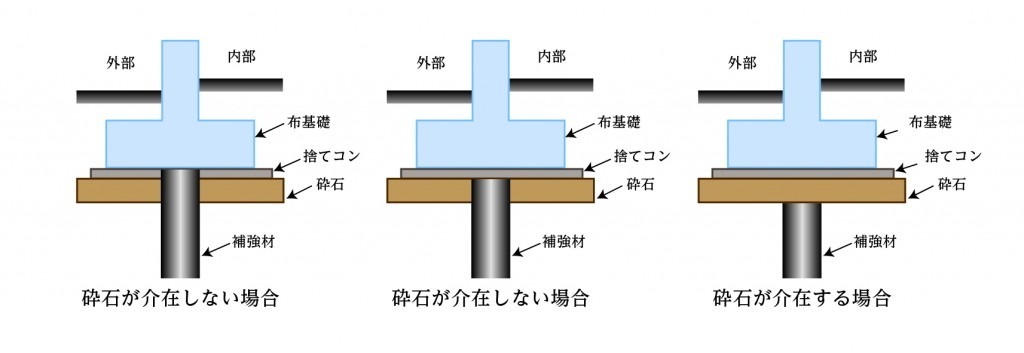

補強材の頭部位置は、地震時の水平力を補強材に負担させないように、基礎とは一体化しないことを原則とする。

■砂質土地盤（礫質土地盤を含む）の場合

■粘性土地盤の場合

■各タイプの長期許容支持力
